醫藥冷庫是藥品、疫苗、生物制劑等溫控敏感物資倉儲的核心設施，其設計與安裝必須嚴格遵循GSP（藥品經營質量管理規范）與GMP（藥品生產質量管理規范）的相關要求。合規的醫藥冷庫不僅是藥品質量安全的保障，也是企業通過藥監部門檢查、獲取經營資質的必要條件。

近年來，隨著醫藥行業監管趨嚴，不少企業在醫藥冷庫建設中因設計不規范、驗證不完整而面臨整改風險。冷迪制冷深耕冷庫工程領域多年，擁有醫藥冷庫專項設計與施工經驗，本文將從合規要求、設計方案、安裝流程、驗證認證四個維度，系統梳理GSP/GMP醫藥冷庫的完整建設方案，為醫藥企業提供專業參考。



一、GSP/GMP醫藥冷庫核心合規要求



在啟動醫藥冷庫設計之前，首先需要明確GSP與GMP對溫控倉儲的具體規范要求。兩項規范在溫度控制、監測系統、驗證管理等方面均有明確規定，是設計方案的基本依據。



1.溫度分區：冷藏庫2℃~8℃；陰涼庫≤20℃；冷凍庫-25℃~-10℃；常溫庫10℃~30℃。

2.濕度控制：相對濕度保持在35%~75%之間，需配備濕度監測與調節裝置。

3.溫度監測：24小時連續自動監測，監測間隔不超過30秒，數據保存不少于5年。

4.報警系統：超溫聲光報警加短信/電話遠程報警，報警響應時間不超過規定時限。

5.備用保障：雙制冷機組一用一備，配備備用發電機或UPS不間斷電源。

6.驗證管理：需通過IQ安裝確認、OQ運行確認、PQ性能確認三階段驗證。



需要注意的是，GSP主要針對藥品經營環節（批發、零售、物流），GMP主要針對藥品生產環節。兩者在冷庫要求上基本一致，但GMP對潔凈度、壓差控制、氣流組織有更嚴格的附加要求，設計時需根據企業實際經營類型對標對應規范。



二、醫藥冷庫設計方案要點



合規要求明確后，進入方案設計階段。醫藥冷庫設計不同于普通商用冷庫，需要在保溫結構、制冷系統、監控系統、備用保障等多個維度進行專項設計。



（一）庫體保溫結構設計



醫藥冷庫庫體推薦采用聚氨酯（PU）雙面彩鋼保溫庫板，板材密度不低于40kg/m³，導熱系數≤0.024W/(m·K)。庫板拼接采用偏心鉤加企口插接工藝，板縫填充食品級密封膠，確保庫體氣密性。冷藏庫庫板厚度建議100mm，冷凍庫建議150mm。地面需做防潮層加保溫層加鋼筋混凝土面層的三層結構，低溫庫還需加裝通風加熱防凍層。



（二）制冷系統設計

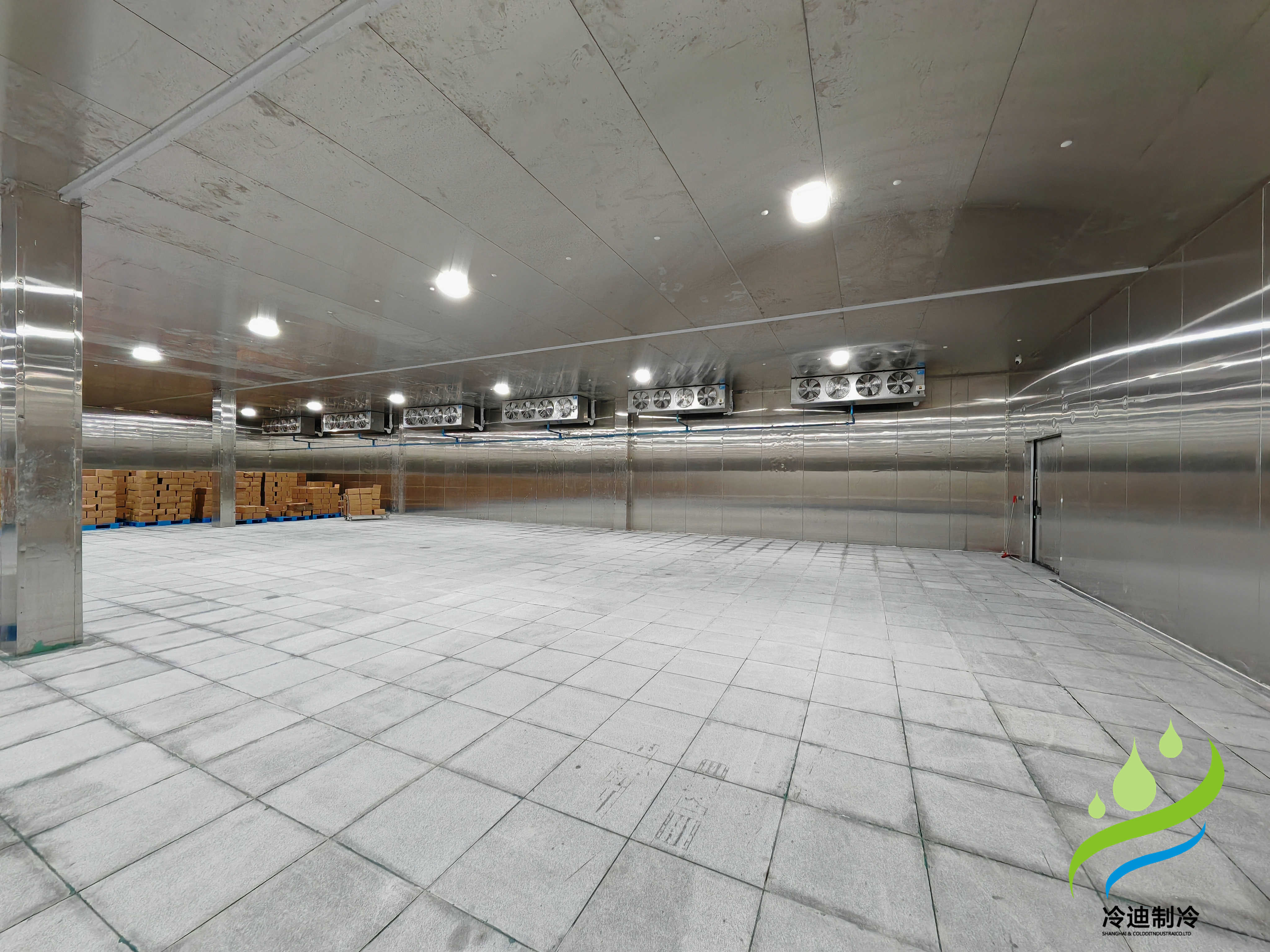

醫藥冷庫制冷系統必須配置雙機組一用一備，當主機組故障時備用機組自動切換啟動，確保庫溫不超限。機組選型需根據庫容、溫區、開門頻次、貨物熱負荷等參數*計算。冷風機采用雙側出風或頂出風型式，保證庫內溫度均勻度≤±2℃。冷媒推薦使用R404A或R507等環保冷媒，管路需做保溫包裹與標識。



（三）溫濕度監控系統設計



監控系統是GSP檢查的重點。需在庫內均勻布置溫濕度采集探頭，探頭數量根據庫容確定，一般每300立方米不少于2個，且門口、風機附近、死角位置必須布設。采集終端數據上傳至本地服務器及云端平臺，支持手機APP實時查看。系統需具備超溫報警、斷電報警、傳感器故障報警等多級報警功能，報警方式包含聲光、短信、電話、APP推送四種以上。



（四）電氣與備用電源設計



醫藥冷庫供電需采用雙回路供電，主電源故障時自動切換至備用回路。同時配備柴油發電機組或UPS不間斷電源，保障斷電后制冷系統與監控系統持續運行。發電機組啟動時間應≤15秒，UPS續航時間不少于30分鐘。所有電纜需穿管防護，電控箱配備防雷、漏電、過載保護裝置。



（五）GMP附加設計要求



若冷庫用于GMP生產車間的物料暫存，還需滿足潔凈度要求：庫內墻面、頂面采用易清潔的不銹鋼或彩鋼板材質，地面做環氧自流平處理。設計壓差控制，保持庫區相對正壓，防止外界未凈化空氣倒灌。照明采用防爆潔凈燈具，照度不低于200Lux。人員進出設置緩沖間，物流進出設置傳遞窗，減少開門對庫內環境的影響。

三、醫藥冷庫安裝施工流程



設計方案確認后，進入現場施工安裝階段。醫藥冷庫安裝需嚴格按照設計圖紙與GSP/GMP規范執行，每道工序完成后需進行自檢與記錄。



*步：現場勘測與技術交底。施工團隊進場后，首先復核現場尺寸、水電條件、承重結構與設計圖紙的一致性。確認設備進場通道、材料堆放區域、臨時用電接駁點。組織設計方、施工方、使用方三方技術交底，明確施工標準、關鍵節點、驗收要求，形成交底記錄并簽字確認。



第二步：地坪基礎與保溫施工。對原始地面進行找平、壓實處理，鋪設防潮P(pán)E膜（搭接寬度≥100mm），錯縫鋪設高密度擠塑保溫板（XPS），低溫庫保溫層厚度不小于150mm。保溫層上方澆筑鋼筋混凝土面層，根據承重需求確定厚度（一般不小于100mm），做好地面養護，確保表面平整、無裂縫、無空鼓。

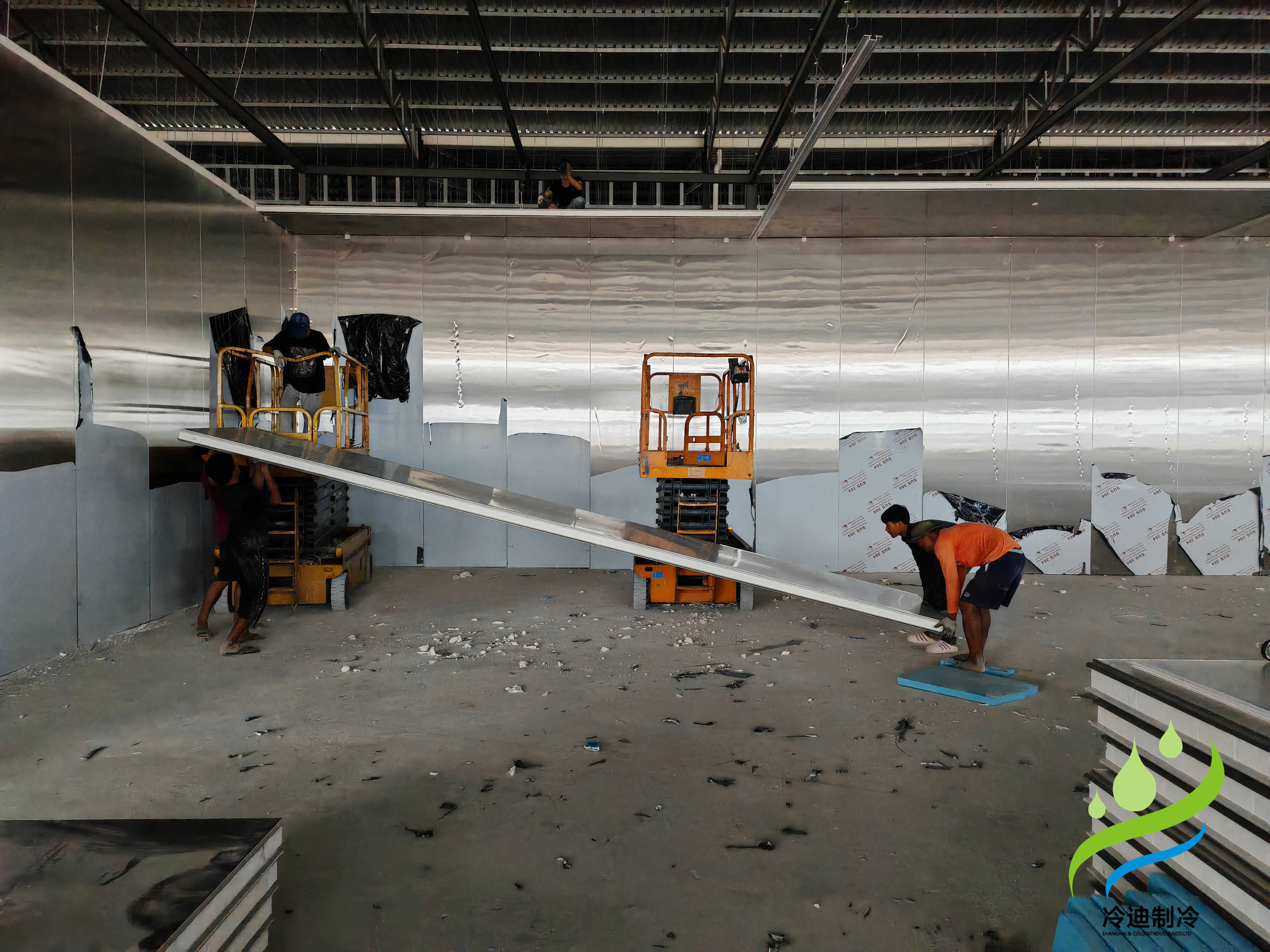

第三步：庫體拼裝與密封處理。按設計圖紙放線定位，從墻角基準位開始依次拼裝聚氨酯保溫庫板。墻板安裝需用鉛垂線校正垂直度，頂板安裝需拉線校正平整度。板縫嵌入密封膠條并打食品級密封膠，內外兩側均做密封處理。庫體安裝完成后進行氣密性檢查，采用壓差法檢測，確保無明顯漏風點。

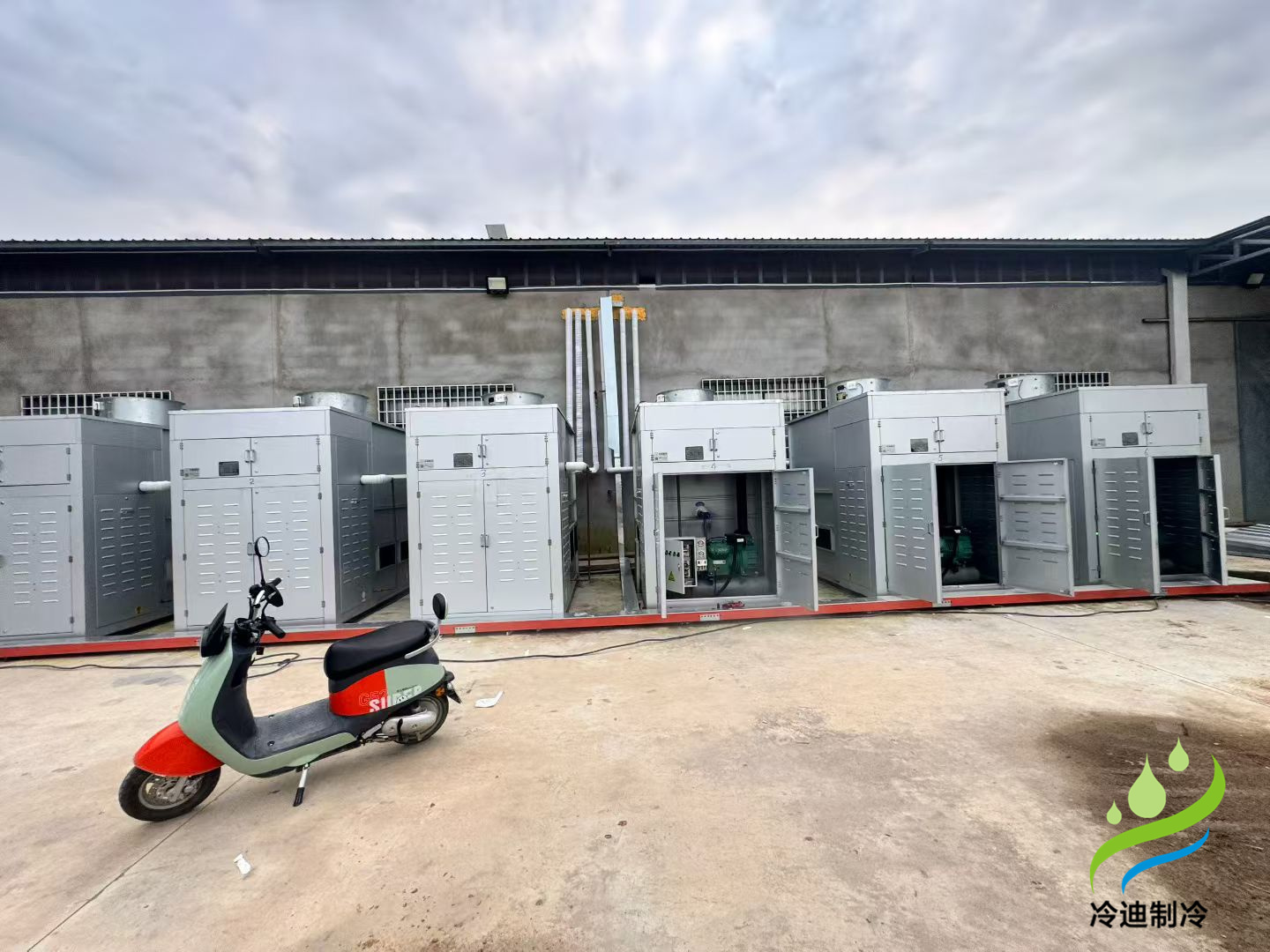

第四步：制冷設備與管路安裝。制冷機組安裝在設備間預設基礎上，底部加裝減震墊，機組與基礎之間固定牢固。冷風機吊裝在庫內頂板下方，預留合理檢修空間，風機出風口避開貨物堆放區域。冷媒管路采用無縫銅管，焊接采用充氮保護焊，管路橫平豎直、固定牢固，按規范設置坡度。管路安裝完成后進行氮?dú)獗涸噳海ㄔ囼?yàn)壓力不低于設計壓力的1.5倍），穩壓24小時無壓降為合格。



第五步：電氣與監控系統安裝。布設動力電纜與控制電纜，分槽敷設、標識清晰。安裝電控箱、配電柜、溫濕度采集探頭、報警裝置、應急照明等設備。監控系統探頭安裝位置需與驗證方案一致，探頭距地面高度1.5m左右，遠離冷風機出風口和庫門。所有電氣設備安裝完成后進行絕緣測試、接地電阻測試，確保符合安全規范。



第六步：庫門與配套設施安裝。安裝冷庫專用保溫門（平移門或鉸鏈門），門框加裝電加熱絲防止結露，門體配備密封條、閉門器、防撞條。安裝庫內照明（防爆型）、應急燈、安全出口標識。GMP冷庫還需安裝緩沖門、傳遞窗、壓差表等配套設施。



四、系統調試與GSP/GMP驗證



安裝完成后，進入系統調試與驗證階段。驗證是GSP/GMP認證的核心環節，必須由具備資質的驗證團隊按照驗證方案執行，并出具完整的驗證報告。



（一）IQ安裝確認。核對設備型號、參數、安裝位置與設計文件一致性，檢查安裝質量與文檔完整性。確認所有設備、儀表、管路均已按設計要求安裝到位，并具備相應的合格證明與校準證書。



（二）OQ運行確認。空載狀態下測試設備運行參數、控溫精度、報警功能、備用切換等功能是否達標。測試內容包括：降溫速率、溫度波動度、超溫報警響應、備用機組自動切換、斷電恢復后系統自啟動等。



（三）PQ性能確認。滿載或模擬滿載狀態下進行溫度分布測試，連續運行不少于7天，驗證長期穩定性。測試需包含空載和滿載兩種狀態，并模擬開門作業、化霜周期、斷電恢復等極端工況。



（四）溫度分布測試（Mapping）。溫度分布測試是驗證的核心內容。在庫內布設多個溫度采集點（一般不少于15個，涵蓋上中下三層、門口、風機附近、角落等位置），連續采集溫度數據不少于7天。測試完成后出具溫度分布報告，確認庫內溫度均勻度、波動度均在合規范圍內。



（五）驗證文檔管理。驗證完成后需整理完整的驗證文件包，包括：驗證方案、驗證報告、溫度分布數據、設備校準證書、安裝圖紙、操作SOP、維護保養計劃等。所有文件需歸檔保存，保存期限不少于藥品有效期后1年，且不少于5年。這些文件是藥監部門GSP/GMP現場檢查的必查項。



醫藥冷庫投入使用后，每年需進行一次再驗證（定期驗證），設備大修、搬遷、重大改造后也需重新驗證。建議企業建立完整的驗證管理體系，確保驗證狀態持續受控。



【注意事項】



一、設計階段注意事項



避免僅憑經驗估算制冷量，必須進行詳細的熱負荷計算。溫區劃分要結合企業實際經營品類，預留未來擴容空間。監控系統探頭位置需在設計階段就與驗證方案對齊，避免驗證時反復調整。GMP冷庫需提前確認潔凈度等級要求，避免后期改造增加成本。



二、施工階段注意事項



庫板密封是容易出問題的環節，板縫、陰陽角、管線穿墻處必須逐一打膠密封。冷媒管路焊接必須充氮保護，防止氧化皮堵塞管路。電氣接線需牢固可靠，所有接頭做燙錫處理。施工過程中做好成品保護，避免庫板表面劃傷、設備碰撞損壞。



三、運維階段注意事項



建立日常巡檢制度，每日記錄庫溫、設備運行狀態。定期清洗冷風機翅片、檢查密封條老化情況、校準溫濕度探頭（每年至少校準1次）。備用機組每月至少啟動運行一次，確保隨時可用。建立完整的運維檔案，記錄每次維修、保養、校準情況，以備藥監檢查。

【總結】



GSP/GMP醫藥冷庫建設是一項涉及合規設計、精密施工、嚴格驗證的系統工程。從前期合規解讀到方案設計，從施工安裝到驗證認證，每個環節都直接關系到冷庫能否通過藥監檢查、保障藥品質量安全。



企業在建設醫藥冷庫時，應選擇具備醫藥冷庫設計施工經驗和驗證能力的專業團隊，從源頭把控合規性。冷迪制冷深耕冷庫工程領域多年，擁有16項專利、ISO9001認證及冷庫安裝、冷庫售后資質，可提供從方案設計、設備供應、施工安裝到GSP/GMP驗證輔導的一站式服務，助力醫藥企業建設合規、穩定、可靠的溫控倉儲設施。



【常見問答】



問：GSP醫藥冷庫必須配備雙制冷機組嗎？



答：是的。根據GSP附錄《藥品經營企業計算機系統》及《冷藏、冷凍藥品的儲存與運輸管理》要求，儲存冷藏、冷凍藥品的冷庫應配備雙制冷機組，一用一備，確保單臺機組故障時庫溫不超限。同時建議配備備用發電機組，應對突發斷電情況。



問：醫藥冷庫溫度監測系統有哪些具體要求？



答：溫度監測系統需滿足以下要求：24小時連續自動采集，采集間隔不超過30秒；數據不可篡改，保存期限不少于5年；超溫時通過聲光、短信、電話等多種方式報警；監測終端需定期校準（每年至少1次）并保留校準記錄；系統需具備斷電續航能力，UPS供電不少于30分鐘。



問：新建醫藥冷庫從設計到通過驗證大概需要多長時間？



答：一般情況下，方案設計約1-2周，施工安裝約2-4周（視庫容大小），系統調試約1周，IQ/OQ/PQ三階段驗證約2-3周（其中PQ溫度分布測試需連續運行7天以上）。整體周期約6-10周。建議企業提前規劃，預留充足的驗證時間，避免影響經營資質申報。如需了解具體項目的工期與報價，可咨詢冷迪制冷獲取針對性的方案。

、
